WOODWARD ESDR4 保護繼電器 PDF資料
1.產 品 資 料 介 紹：
中文資料：
WOODWARD ESDR4 是一款多功能、可編程的數字保護繼電器，專為工業電力系統中發電機、變壓器或母線提供全面的保護。它集成了多個保護功能，如過流、欠壓、過壓、頻率保護、差動保護等，適用于中壓及高壓系統的繼電保護應用。
主要功能特點
多重保護功能集成：
過電流保護（50/51）
過/欠壓保護（59/27）
頻率保護（81O/U）
差動保護、接地故障保護、斷相檢測等（取決于型號配置）
數字化參數設置與顯示：
配有 LCD 屏幕用于參數設置、狀態顯示、事件記錄
支持本地操作或遠程通訊配置
事件與故障記錄功能：
內部帶時間戳的事件記錄器，便于故障分析和追溯
可存儲最近幾十次事件的詳細信息
遠程通訊能力：
支持 Modbus、Profibus、CANopen 等工業通訊協議（依據型號）
便于集成至 DCS 或 SCADA 系統中，實現遠程監控與控制
高可靠性與抗干擾能力：
采用工業級電子元件，適用于惡劣環境
EMC 電磁兼容設計，抗干擾能力強，符合 IEC 標準
技術參數（典型）
| 項目 | 參數說明 |
|---|---|
| 電源電壓 | 24–250V DC 或 85–265V AC/DC（可選） |
| 輸入電流范圍 | 1A / 5A CT 輸入（可選） |
| 電壓輸入范圍 | 57V 或 230V 相電壓（典型） |
| 通訊接口 | RS-485 / Modbus RTU（標準），其它可選 |
| 環境溫度范圍 | -20℃ ~ +70℃ |
| 安裝方式 | 標準面板嵌入式安裝 |
| 防護等級 | IP52（前面板）/ IP20（整體） |
英文資料：
WOODWARD ESDR4 is a multifunctional, programmable digital protection relay designed to provide comprehensive protection for generators, transformers, or busbars in industrial power systems. It integrates multiple protection functions, such as overcurrent, undervoltage, overvoltage, frequency protection, differential protection, etc., suitable for relay protection applications in medium and high voltage systems.
Main functional features
Multiple protection function integration:
Overcurrent protection (50/51)
Overvoltage/undervoltage protection (59/27)
Frequency protection (81O/U)
Differential protection, ground fault protection, phase failure detection, etc. (depending on model configuration)
Digital parameter setting and display:
Equipped with an LCD screen for parameter settings, status display, and event recording
Support local operation or remote communication configuration
Event and fault recording function:
Internal event recorder with timestamp for easy fault analysis and traceability
Can store detailed information of the last few dozen events
Remote communication capability:
Supports industrial communication protocols such as Modbus, Profibus, CANopen, etc. (depending on the model)
Easy to integrate into DCS or SCADA systems for remote monitoring and control
High reliability and anti-interference ability:
Using industrial grade electronic components, suitable for harsh environments
EMC electromagnetic compatibility design, strong anti-interference ability, in compliance with IEC standards
Technical parameters (typical)
Project parameter description
Power supply voltage 24-250V DC or 85-265V AC/DC (optional)
Input current range 1A/5A CT input (optional)
Voltage input range 57V or 230V phase voltage (typical)
Communication interface RS-485/Modbus RTU (standard), other optional
Environmental temperature range -20 ℃~+70 ℃
Installation method: Standard panel embedded installation
Protection level IP52 (front panel)/IP20 (overall)

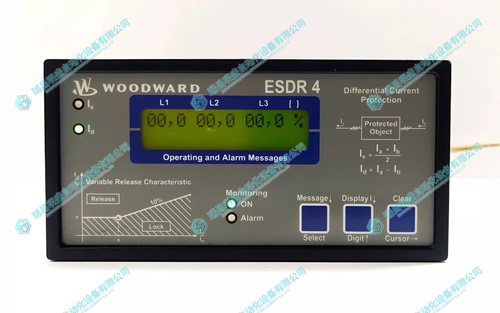

2.產 品 展 示
