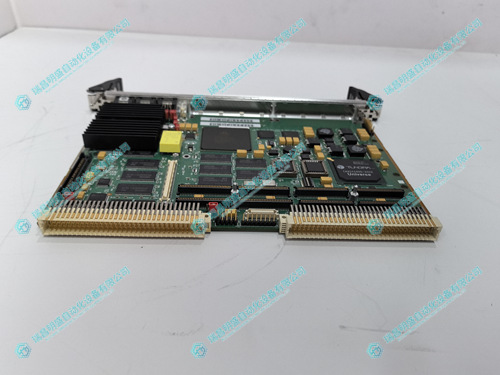

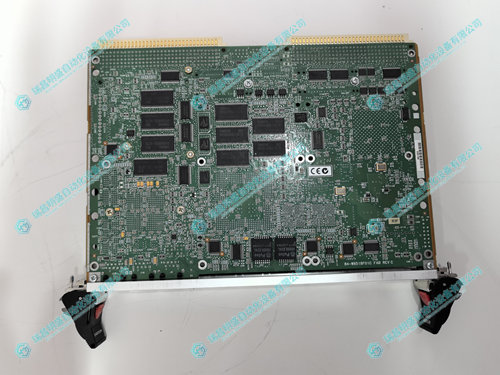

Motorola MVME5100 多功能 I/O 模塊 PDF資料
1.產 品 資 料 介 紹：
中文資料：
一、產品概述
Motorola MVME5100 是一款基于 VMEbus 架構 的高性能多功能 I/O 模塊，隸屬于 Motorola（后歸屬 Emerson / Artesyn / Abaco Systems）的 VME 嵌入式系統產品線。該模塊為工業控制、通信、航空航天與國防等領域提供強大的處理能力與豐富的輸入/輸出支持。
二、核心處理能力
| 項目 | 參數說明 |
|---|---|
| CPU | PowerPC 750 或 PowerPC 7400 系列（運行頻率 400~500 MHz） |
| 內存 | SDRAM 最大支持 512MB（板載 ECC） |
| Flash ROM | 最大支持 64MB |
| L2 Cache | 1MB 高速二級緩存 |
| 芯片組支持 | MVME5100 提供內置 PCI-to-VME 橋接芯片（Tundra Universe-II） |
三、輸入/輸出（I/O）接口支持
| 接口類型 | 說明 |
|---|---|
| 串口 | 2 個異步串行端口（RS-232） |
| 以太網 | 10/100 Mbps 以太網端口（RJ45） |
| USB 接口 | 一般不含原生 USB，需擴展 |
| 并口 | 1 個并行打印機端口（可選） |
| 實時時鐘 RTC | 帶電池備份 |
| 控制總線 | 提供多路 VMEbus 控制及主/從訪問邏輯 |
| 可擴展 I/O | 支持 PMC 插槽擴展（最多 2 個 PCI Mezzanine Cards） |
英文資料：
1、 Product Overview
The Motorola MVME5100 is a high-performance multifunctional I/O module based on the VMEbus architecture, belonging to Motorola's (later Emerson/Artesyn/Abaco Systems) VME embedded system product line. This module provides powerful processing capabilities and rich input/output support for fields such as industrial control, communication, aerospace, and defense.
2、 Core processing capability
Project parameter description
CPU PowerPC 750 or PowerPC 7400 series (operating frequency 400~500 MHz)
SDRAM memory supports a maximum of 512MB (on-board ECC)
Flash ROM supports a maximum of 64MB
L2 Cache 1MB high-speed L2 cache
The chipset supports MVME5100 with built-in PCI to VME bridge chip (Tundra Universe II)
3、 Input/Output (I/O) interface support
Interface Type Description
Two asynchronous serial ports (RS-232)
Ethernet 10/100 Mbps Ethernet port (RJ45)
USB interfaces generally do not include native USB and require expansion
Parallel port for one parallel printer (optional)
Real time clock RTC with battery backup
The control bus provides multiple VMEbus controls and master/slave access logic
Scalable I/O supports PMC slot expansion (up to 2 PCI Mezzanine Cards)
